L形ZDJQ914电动三通内螺纹球阀

　　ZDJQ914(5) 电动三通内螺纹球阀

　　电动三通内螺纹球阀 产品概述

　　电动三通内螺纹球阀是由DSR系列角行程电动执行器及内螺纹三通球阀组成，是一种旋转类切断、调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。电动三通内螺纹球阀以220V单相交流电为动力源，接受控制系统的开关信号，通过单相电源切换驱动可逆单相齿轮减速机，使球阀按规定要求对管路进行切换。两阀座密封电动三通内螺纹球阀具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。四阀座密封内螺纹电动三通球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。电动三通内螺纹球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

　　电动三通内螺纹球阀 产品概述

　　1、结构紧凑、启闭迅速、流道畅通、流体阻力小。

　　2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。

　　3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。

　　4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。

　　电动三通内螺纹球阀 主要技术参数

　　阀体

　　阀体形式三通铸造球型阀

　　公称通径DN15～50mm

　　公称压力PN1.6、2.5、4.0、6.4 MPa

　　连接形式螺纹式(适用于1/2"～2")

　　压盖型式螺母旋紧式

　　密封填料V型聚四氟乙烯填料、PPL高温密封材料

　　阀内件

　　阀芯形式O型球型阀芯

　　流量特性快开特性

　　执行机构

　　执行器型号DSR、3810R、HQ、PSQ电动执行机构

　　主要技术参数电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC

　　防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄

　　环境温度：-25～+70℃、环境湿度：≤95%

　　注：如需详细执行器参数，请进入电动执行器页面进行查阅。

　　电动三通内螺纹球阀 阀门控制方式

　　电动三通内螺纹球阀分L型和T型，介质流通方向见下图。L型电动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型电动三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，电动三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

电动三通内螺纹球阀 主要性能指标

　　公称通径 DN(mm)152025324050

　　允许压差(MPa)≤ 公称压力

　　动作范围0～90°

　　泄露量Q按GB/T4213-92，小于额定KV0.01%

　　基本误差±1%

　　回差±1%

　　死区≤1%

　　电动三通内螺纹球阀 主要零件材料

　　1主阀体铸钢、不锈钢

　　2连接端铸钢、不锈钢

　　3阀座PTFE、PPL

　　4球体2Cr13+硬化处理、304、316

　　5阀杆不锈钢

　　6支架25

　　7联轴器25

　　8执行器铸铝(根据不同执行器而定)

　　电动三通内螺纹球阀 主要性能规范

　　试验压力(MPa)公称压力(MPa)

　　1.62.54.06.4

　　强度试验2.43.756.09.6

　　密封试验1.762.754.47.04

　　气密试验0.4～0.7MPa

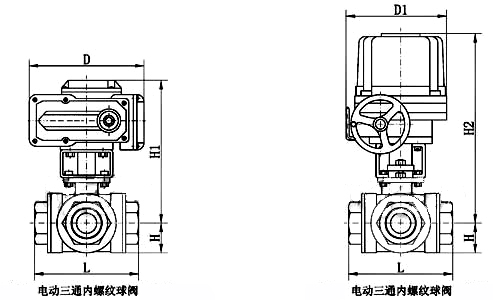

　　电动三通内螺纹球阀 主要外形及连接尺寸

公称通径152025324050

　　L687886111126143

　　H192537457080

　　H1、H2根基实际配置电动执行器机型尺寸而定

　　D、D1根基实际配置电动执行器机型尺寸而定

　　注：以上参数均为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取*新数据。
